DSG5000 系列微波信号源是一款多通道相参微波信号源，频率高达 20 GHz，输出幅度设置 范围**为-30 dBm~+25 dBm，单台支持 2、4、6、8 通道，通道间相位稳定性高，满足客 户对多通道信号相参的应用需求。DSG5000 系列具有超低相位噪声和优秀的杂散指标，可选 高稳时钟模块，且支持 AM、FM、PM 模拟调制及脉冲调制等调制功能，可广泛用于研发、 生产、维修、教育培训等各种场景。 DSG5000 系列微波信号源采用 Android 操作系统，除电源开关按键外，仪器可通过触摸屏、 USB 键盘鼠标、Web control、SCPI 命令等进行操控，极大地提升了人机交互和客户操控体 验。除本机屏幕外同时支持 HDMI 接口外接扩展显示屏。

主要特色：

• 频率范围：9 kHz~20 GHz

• 频率分辨率：0.01 Hz

• 输出幅度设置范围：-30 dBm~+25 dBm

• 幅度分辨率：0.01 dB

• 相位噪声：-133 dBc/Hz@10 kHz,载波为 1 GHz（典型值）

• 幅度误差：<0.7 dB（典型值）

• 切换时间：<3 ms（典型值）

• 通道间相位稳定性：<1°@10 GHz

• 通道间隔离度：>80 dB（典型值）

• 谐波杂散：<-50 dBc@10 GHz

• 调制类型：AM、FM、PM、Pulse

• 通信接口：USB、LAN

• 通道数：2、4、6、8

• 结构尺寸：2U 高，全机架宽

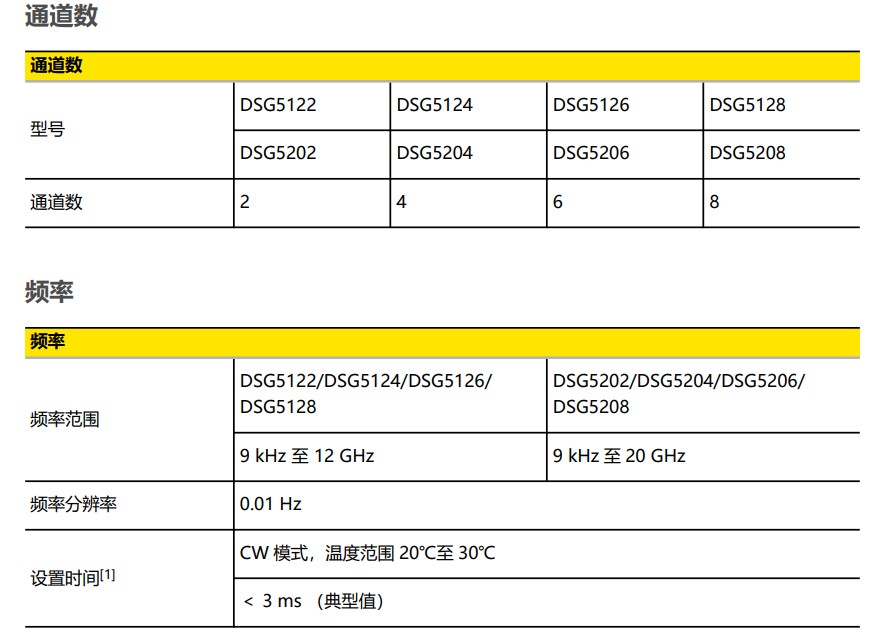

技术参数：
