DS1000Z 系列数字示波器简介 DS1000Z 系列是基于 RIGOL 独创 UltraVision 技术的多功能、高性能数字示波器，具 有极高的存储深度、超宽的动态范围、良好的显示效果、优异的波形捕获率和全面的 触发功能，是通信、航天、国防、嵌入式系统、计算机、研究和教育等众多行业和领 域不可多得的调试仪器。其中，针对嵌入式设计和测试领域而推出的混合信号数字示 波器允许用户同时测量模拟和数字信号。DS1000Z 是 100 MHz 带宽级别数字示波器 中功能最齐全、指标最为优秀的代表。

主要特色：

⚫ 模拟通道实时采样率1 GSa/s，标配24 Mpts存储深度

⚫ 数字通道实时采样率1 GSa/s

⚫ 模拟通道带宽100 MHz、70 MHz和50 MHz可选

⚫ 4模拟通道、16数字通道（仅DS1000Z Plus 配置逻辑探头选件PL1116后支持）

⚫ 双通道，最高25 MHz的信号源功能（适用于带有信号源通道的数字示波器）

⚫ 30 000 wfms/s（点显示）的波形捕获率

⚫ 实时的硬件波形录制、回放功能，最多可录制60,000帧

⚫ 多级灰度显示

⚫ 低底噪声，1 mV/div至10 V/div的超宽垂直动态范围

⚫ 7英寸WVGA（800*480）TFT宽屏、色彩逼真，功耗低，寿命长

⚫ 波形亮度可调

⚫ 波形显示可以自动设置（AUTO）

⚫ 高达15种触发功能，包含多种协议触发

⚫ 标配并行解码和多种串行解码

⚫ 37种波形参数自动测量（带统计功能）

⚫ 精细的延迟扫描功能

⚫ 内嵌FFT功能

⚫ 多重波形数学运算功能

⚫ 通过/失败检测功能

⚫ 标准接口：USB Device、USB Host、LAN、Aux

⚫ 符合LXI CORE 2011 DEVICE类仪器标准，能够快速、经济、高效地创建和重新配 置测试系统

⚫ 支持远程命令控制

⚫ 嵌入式帮助，方便信息获取

⚫ 支持多国语言，中英文输入

⚫ 新颖精巧的工业设计，便捷的操作

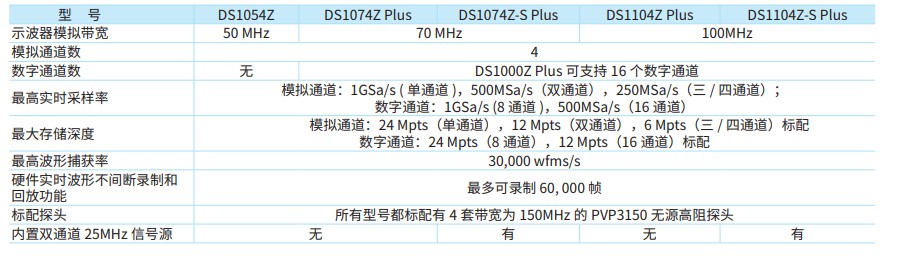

技术参数：
