MSO5000-E 系列数字示波器是基于 RIGOL UltraVision II 代技术的高性能数字示波 器，采用 9 英寸多点电容触摸屏，集 7 种仪器于一身。具有超高的采样带宽比和存储 深度等优异的性能指标，以及精巧便携的外观设计。同时，全系列均支持通道数、仪 器功能组合和分析功能的软件升级，并可根据不同用户群体的需求量身定制，从而最 大程度帮助用户节省预算，使用户享受最优的测试支持与使用体验。

主要特色：

⚫ 模拟通道带宽：150 MHz

⚫ 2 个模拟通道，1 个 EXT 通道，标配 16 个数字通道（需选购探头）

⚫ 实时采样率最高达 4 GSa/s

⚫ 最高存储深度达 100 Mpts（选件）

⚫ 波形捕获率高于 300,000 个波形每秒

⚫ 多达 41 种波形参数自动测量，更提供全内存硬件测量功能

⚫ 丰富的串行协议触发和解码功能

⚫ 多达 45 万帧的硬件实时波形不间断录制和回放功能

⚫ 独立的搜索、导航按键和事件列表

⚫ 内置高级的电源分析软件（选件）

⚫ 支持伯德图环路测试分析功能，内置信号发生模块。

⚫ 集 7 种独立仪器于一身，包括：示波器、逻辑分析仪、频谱分析仪、任意波发生 器、数字电压表、频率计和累加器、协议分析仪

⚫ 9 英寸多点触控电容屏，256 级波形灰度显示，带彩色余辉

⚫ 丰富的接口：USB HOST & DEVICE、千兆 LAN(LXI)、HDMI、TRIG OUT、USB-GPIB

⚫ 支持 Web Control 远程命令控制

⚫ 独有的在线版本升级功能

⚫ 精致小巧的工业设计，便捷的操作

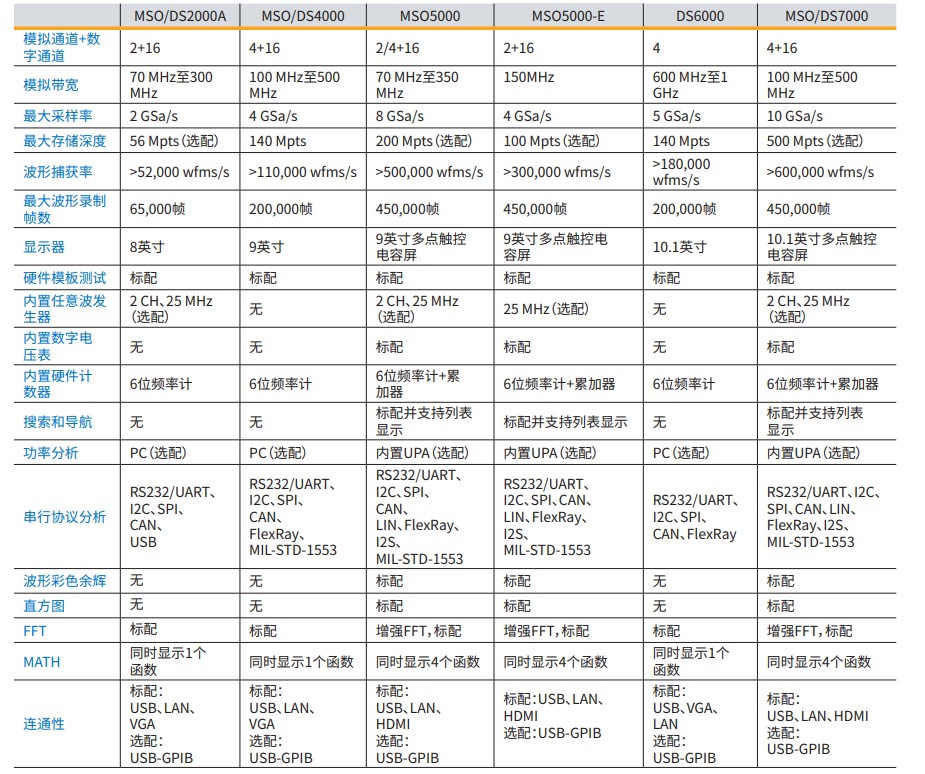

主要型号与参数
