MSO4000/DS4000 是一款基于 UltraVision 技术的多功能、高性能的数字示波器。 MSO4000 系列是针对嵌入式设计和测试领域的应用而推出的混合信号示波器，允许您 同时使用模拟信号和密切相关的数字信号。它实现了易用性，优异的技术指标及众多 功能特性的完美结合，可帮助用户更快地完成工作任务，例如测试测量，远程控制等 功能。

主要特色：

 500 MHz、350 MHz、200 MHz 和100 MHz带宽；部分型号支持带宽升级功能

 2+16通道或4+16通道MSO4000系列混合信号示波器

 双通道或4通道DS4000系列数字示波器

 模拟通道采样率高达4 GSa/s，最高存储深度为140 Mpts（标配）；数字通道采样 率高达1 GSa/s，最高存储深度为28 Mpts（每通道）

 110 000 wfms/s（数字通道关闭）的波形捕获率或85 000 wfms/s（数字通道打 开）的波形捕获率（点显示）

 独创UltraVision技术

 9.0英寸WVGA（800*480）160 000色TFT LCD，超宽屏、色彩逼真，功耗低，寿 命长

 自动识别探头类型

 模拟通道波形亮度可调

 波形显示可以自动设置（AUTO）

 丰富的触发功能，包含多种协议触发，支持数字通道作为触发信源

 标配并行解码，提供多种串行解码选件，支持模拟通道和数字通道混合作为解码 信源

 29种波形参数自动测量（带统计功能）

 实时波形录制、波形回放、录制常开和波形分析功能，支持数字通道波形的录制 及回放

 精细的延迟扫描功能

 内嵌FFT功能

 内置逻辑分析仪功能（MSO4000系列）

 通过/失败测试功能

 多重波形数学运算功能

 标准接口：双USB HOST、USB DEVICE、LAN和GPIB（可选）

 支持U盘存储和PictBridge打印机

 符合LXI-C类仪器标准，能够快速、经济、高效地创建和重新配置测试系统

 支持远程命令控制

 嵌入式帮助，方便信息获取

 支持多国语言，中英文输入

 提供一键测量，一键存储/打印快捷键

 方便的数字通道分组和操作功能

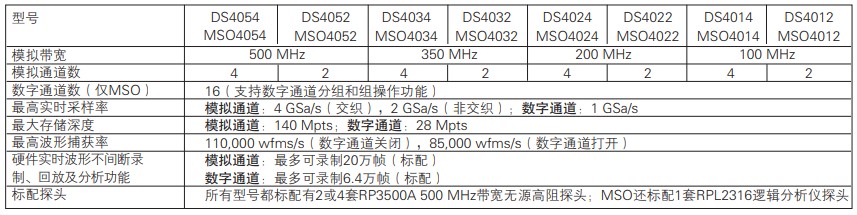

型号与主要指标：
