鼎阳SDG7000A系列任意波形发生器**带宽1GHz,具备5GSa/s数-模采样率和14-bit 垂直分辨率,能够产生最高2.5GSa/s采样率的逐点任意波和**500 MSymbol/s的矢量信号,同时还具备连续波、脉冲信号、噪声、PRBS码型和16-bit数字总线等多种信号生成的能力,并提供调制、扫频、脉冲串和双通道复制、相加、互相调制等复杂信号的生成能力,是一款高端多功能波形发生器。其输出支持差分/单端切换,**可提供±24 V的输出范围,并且在高频输出下仍然能保证较大的幅度,可在一定应用范围内节省外接功放,满足更 广泛的需求。
鼎阳SDG7000A系列任意波形发生器特性与优点
双通道差分/单端模拟输出,16-bit LVDS/LVTTL 数字总线 输出
5 GSa/s 数-模转换器采样率,14-bit 垂直分辨率
最高输出频率1GHz
可输出0.01Sa/s ~ 2.5GSa/s 采样率的逐点任意波,**存储深度 512 Mpts,提供分段编辑和播放的功能
可输出最高500 MSymbol/s 符号率的矢量信号
可输出最小脉宽1ns,最小沿 500 ps 的低抖动脉冲,上升 /下降沿独立精细可调,脉宽精细可调
可输出1 mHz ~ 1GHz 带宽的高斯噪声
可输出最高312.5Mbps 的 PRBS 码型
数字总线可输出最高1Gbps 的数字信号
提供多种模拟/数字调制,提供扫频和脉冲串功能
增强的双通道操作功能:通道间跟踪、耦合和复制功能;双 通道叠加功能;支持通道间互为调制源
24 Vpp 模拟输出能力叠加±12V 直流偏置,**可提供±24 V(48 V)的输出范围
硬件频率计功能
5 英寸电容式触摸显示屏,分辨率 800x480;支持外接鼠标 和键盘操作;内建的 WebServer 支持通过网页控制仪器
丰富的接口: USB Host、USB Device (USBTMC)、LAN (VXI-11/Telnet/Socket)、外调制/频率计输入、参考时钟 输入、参考时钟输出、Marker 输出、Trigger In/Out 等
支持 SCPI 远程控制命令,良好适配各种自动化集成测试系统

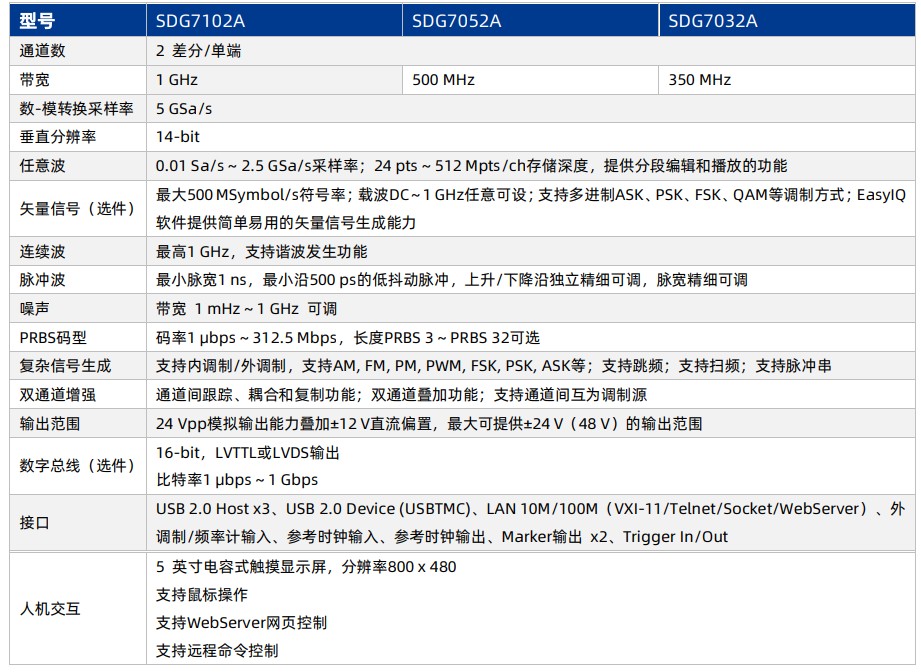

技术参数:
