SDS6000L 系列高分辨率紧凑型数字示波器具有最高 8 通道、 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满 足更多通道、更高精度的测量需求。SDS6000L 的**带宽 2 GHz，采样率最高 10 GSa/s，单台最多提供 8 个模拟通道和 16 个数字通道，可通过多台同步的方式支持最多 512 个模拟通道； 存储深度可达 500 Mpts/通道。SDS6000L 采用 SPO 技术，波 形捕获率高达 750 000 帧/秒，具有 256 级辉度等级及色温显 示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰 富的智能触发、串行总线触发和解码；支持历史（History）模式、 分段采集（Sequence）、模板测试、搜索、导航、波形直方图、 电源分析、眼图和抖动分析等高级分析模式；具备丰富的测量和 数学运算功能。SDS6000L 提供 HDMI 和 USB 接口，通过外接显 示器和鼠标实现人机交互，也可以通过网口连接上位机，通过 WebServer 或二次开发上位机软件实现对仪器的操控，使用灵 活，可适用多种应用场景。
SDS6000L 系列高分辨率紧凑型数字示波器主要特点
1. 灵活组网，最高512通道高速数据采集系统
SDS6000L外形设计精巧，体积紧凑，仅有1U高，能够组建灵活的多通道采集系统，用更小的空间获取更大的测量范围，即通过同步机触发多台（最多64台）示波器同步采集，最多支持扩展至512个模拟通道；可通过外接显示器和鼠标实现人机交互，也可通过网口连接上位机，通过WebServer 或二次开发上位机软件实现对仪器的远程操控，使用灵活，非常适用从实验室到生产中的多种应用场景。

2. 12-bit高分辨率，满足更高精度的测试需求
高分辨率示波器能有效提高信号测量精度。传统8-bit分辨率示波器的量化等级为256，而12-bit分辨率的量化等级为4096，这意味着测量电压为1V的信号，12-bit下可测得的最小信号幅度为1/4096V，而8-bit只有1/256V。12-bit分辨率可达到传统8-bit的16倍，这将信号的测量精度提升了一个量级。

高分辨率示波器对本身的底噪要求极高，否则小信号很容易淹没在噪声之中。SDS6000L的底噪值仅为153 μVrms，其直流增益精度可达±0.5%，能让12-bit ADC充分发挥性能，使用户能观察到更多波形细节。
3. 优异性能，高保真信号捕获与细节体现

SDS6000L系列在机身小巧的同时也保持了优异的性能：带宽最高可达2 GHz，可测量上升时间更短的信号；最高10 GSa/s采样率，能更准确地捕获波形数据，而**500 Mpts/通道的深存储，使用户能够使用更高的采样率捕获更长时间的信号，然后快速放大需要关注的区域，做到整体与细节的兼顾；采用鼎阳创新的SPO技术，拥有最高达750 000 帧/秒（Sequence 模式）的波形捕获率，能轻松捕获到低概率异常事件。
4眼图和抖动分析
眼图分析是高速系统信号完整性分析的核心。SDS6000L提供对数字信号进行眼图和抖动分析的功能，自动从串行数据中提取时钟用于重构眼图和进行抖动计算；

支持多种眼图和抖动参数的自动测量；

支持对眼图的模板测试。
5. 丰富的硬件接口
支持 2 个 USB Host 3.0 和 2 个 USB Host 2.0、1 个 USB Device 2.0 (USBTMC)、1 个 1000M LAN（VXI-11/Telnet/Socket）、1 个micro SD 卡、1 个辅助输出（Pass/Fail 和 Trigger Out 复用）、1 个 HDMI 视频输出接口、1 个 10 MHz In 和 1 个 10 MHz Out。

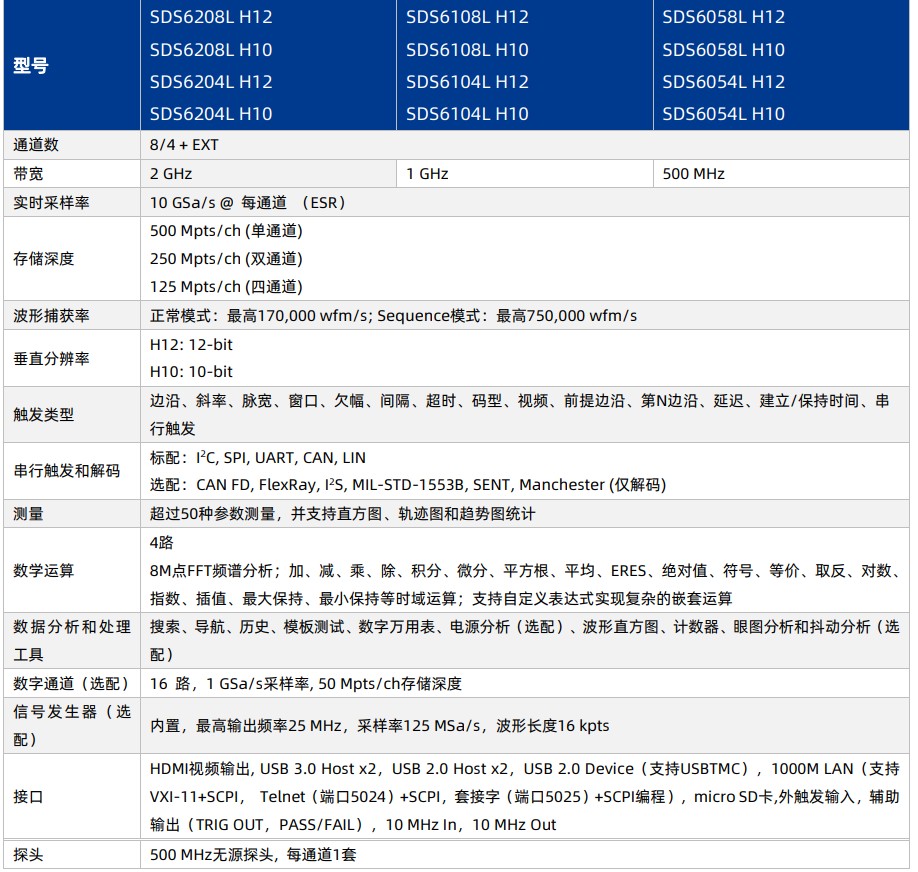

主要型号与参数
