SR770 FFT分析仪

SR770 是一款单通道 100 kHz FFT 频谱分析仪，动态范围为 90 dB，实时带宽为 100 kHz。此外，它还包括一个低失真源，允许您测量电子和机械系统的传递函数。这些仪器的速度和动态范围，加上其灵活性和多种分析模式，使其成为各种应用的理想选择，包括声学、振动、噪声测量和一般电子用途。

高动态范围

SR770 的动态范围为 90 B。这意味着对于满量程输入信号，仪器没有大于 -90 dBc（30,000 分之一）的杂散响应。即使是小至 -114 dBc（500,000 分之一）的信号也可以通过平均法观察到。SR770 具有低前端噪声和低谐波失真，可让您看到隐藏在其他分析仪噪声中的信号。

强大的处理能力

SR770 使用一对高速 24 位数字信号处理器 （DSP） 对来自其 16 位模数转换器的采样数据进行滤波、外差和转换。这种计算能力允许分析仪在100 kHz的实时带宽下运行。换言之，SR770 处理输入信号时没有死区时间。您的测量时间仅为其他分析仪的十分之一，其他分析仪的实时带宽通常约为 10 kHz。

简单易用

SR770 易于使用。简单的、面向菜单的界面在逻辑上对相关的仪器功能进行了分组。所有按键和菜单都提供上下文相关帮助，整个仪器设置可以保存到磁盘中，只需按一下键即可调用。

频谱测量

频谱、功率谱密度和输入时间记录可以以各种方便的线性和对数单位显示，包括 Vp、Vrms、dBVp、dBVrms 或用户定义的工程单位 （EU）。复杂信号的幅度、相位、实部和虚部都可以显示。可以选择包括 Hanning、Flat-Top、Uniform 和 Blackman-Harris 在内的多种窗口功能来优化带内幅度精度或最小化带外旁瓣。

倍频程测量

SR770 还可以计算 15 和 30 波段 1/3 倍频程频谱，通常用于声学和噪声测量应用。A 加权补偿可用于倍频程测量。计算频段 -2 （630 mHz） 至频段 49 （80 kHz） 的振幅。

触发和平均

灵活的触发和平均模式可让您看到低于满量程 114 dB 的信号。RMS 平均值提供了对输入信号中真实信号和噪声电平的出色估计，而矢量平均可以与触发的输入信号一起使用，以实际降低测量的噪声电平。均方根和向量平均值都可以以指数方式执行，其中分析器计算运行平均值（新数据的权重比旧数据更大），也可以线性执行，其中分析器计算指定数量记录的等权平均值。触发可用于捕获瞬态事件或保留频谱相位信息。内部和外部触发均具有可调节的触发前和触发后延迟。

合成源

SR770 包括一个低失真 （-80 dB） 合成源，可用于进行频率响应测量。它产生单频正弦波、用于互调失真 （IMD） 测试的双音信号、用于音频和电子应用的粉红和白噪声，以及用于传递函数分析的频率啁啾。该直接数字频率合成 （DDS） 源提供 100 μV 至 1 V 的输出电平，并提供高达 50 mA 的电流。

传递函数

频率响应

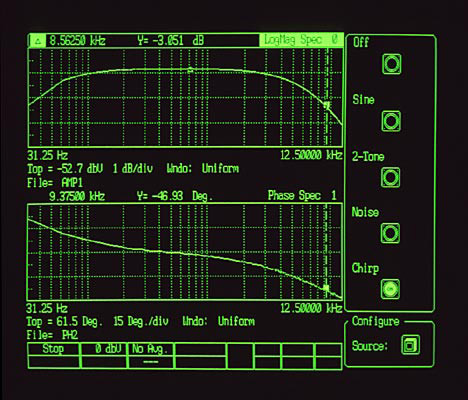

凭借其低失真 DDS 源，SR770 能够执行精确的频率响应测量。源与仪器输入同步，允许以 0.05 dB 的精度测量传递函数。SR770 测量控制系统、放大器和机电系统的幅度和相位响应，并显示生成的波特图。

限制表和数据表

有时，跟踪频谱的几个关键部分很重要。数据表允许以表格格式显示多达 200 个选定的频率。自动输入可以轻松设置数据表以进行谐波或边带分析。方便的限值表允许输入多达 100 个单独的上限或下限段进行通过-失败测试。当超过限值时，分析仪可以配置为生成屏幕消息、音频警报或GPIB服务请求。

分析模式

三种内置分析模式简化了常见测量。谐波分析计算相对于指定基波的谐波功率和 THD（总谐波失真）。通过边带分析，可以计算一组边带中相对于载波功率的功率。通过频带分析，您可以轻松地将功率积分到选定的频段中。所有三种分析模式都提供清晰的屏幕标记，可以轻松挑选出特别感兴趣的频率，例如谐波或边带。

标记

SR770 的标记设计为快速、响应迅速且灵活。标记可以配置为读取所选显示宽度的**值、最小值或平均值，也可以设置为跟踪模式以锁定移动峰值。通过Delta模式读数，您可以轻松查看两个峰值之间的频率或幅度差异。自动峰值查找功能可让您在光谱中的峰值之间快速移动。上部和下部显示器的标记可以链接到两个光谱中的显示相似性或差异性。

数学函数

使用 SR770 采集的数据可以使用内置的迹线计算器进行处理。基本的算术功能，如加法、减法、乘法、除法、平方根和对数，都可以在迹线上执行。跟踪可以与其他屏幕上的跟踪组合，也可以与存储在磁盘上的跟踪组合。这些计算器函数对于执行数据的背景减法或归一化非常有用。

灵活的存储和输出

所有迹线、数据表和限值表都可以使用 USB 驱动器存储。数据可以保存为节省空间的二进制格式，也可以以易于访问的 ASCII 格式保存，以便离线分析。各种硬拷贝选项可让您轻松打印仪器数据。屏幕可以通过标准的后面板 Centronics 打印机接口转储到点阵打印机或兼容 LaserJet 的激光打印机。可以打印完整的限值和数据表，以及仪器设置的摘要。数据可以绘制到任何带有 RS-232 或 GPIB 接口的 HP-GL 兼容绘图仪。

易于接口

分析仪的所有功能都可以通过标准的RS-232和GPIB接口进行查询和设置。一整套命令允许从计算机完全控制分析仪。数据可以以二进制格式快速传输，也可以更方便地以 ASCII 格式传输。完整的命令列表可作为仪器中的帮助屏幕使用，以便在编程时方便参考。
