UTG9000T系列函数/任意波形发生器，使用DDS直接数字频率合成技术，可生成高精度、稳定、纯净、低失真的信 号，还能提供高频率且具有快速上升沿和下降沿的方波。是一款高性能、多功能的四通道函数/任意波形发生器。便捷 的触控操作界面、优越的技术指标及人性化的图形显示风格，可帮助您更快的完成工作任务，提高工作效率，是满足 您目前及未来测试需求的多用途设备。

主要特性：

 标配四通道，且具有通道独立输出模式

 正弦波、方波、斜波、脉冲波、谐波、噪声、伪随机波（PRBS）、直流 DC、任意波形，共 9 种基本波形

 最高采样率 2.5GSa/s，16bits/14bits 垂直分辨率

 噪声带宽可调

 600MHz/500MHz/350MHz 的正弦波输出，全频段 1μHz 的分辨率

 200MHz/160MHz/120MHz 的方波输出，边沿时间最小可至 1.5ns 以内，占空比可调

 200MHz/160MHz/120MHz 的脉冲波形输出，宽动态高精度上升、下降边沿可调时间，占空比可调

 可输出相位和幅度独立可调的 2～16 次谐波

 **输出幅度 20Vpp

 可输出 8pts～64Mpts 任意波，并且支持逐点输出，超 200 组非易失数字任意波形存储

 可存储 16GB（选配）或 20MB 的任意波形文件（.bsv 或.csv）和仪器的状态文件

 可读取 U 盘中的任意波形文件（.bsv 或.csv）和仪器的状态文件

 丰富的调制类型：AM、FM、PM、DSB-AM、QAM、ASK、FSK、3FSK、4FSK、PSK、BPSK、QPSK、OSK、PWM、SUM

 线性扫频、对数扫频、列表扫频、步进扫频

 支持频率扫描和脉冲串输出

 数字协议输出：SPI、IIC、UART

 一键信噪比输出

 双通道可分别或同时：内部/外部调制、内部/外部/手动触发

 兼硬件频率计：800MHz、交流/直流耦合

 功能强大的上位机软件以及任意波形编辑器软件

 10.1 电容触摸屏、1280*800 分辨率

 标准配置接口：USB Host，USB Device， LAN，独立的 10MHz 时钟源输入和输出

 易用的多功能旋钮和数字键盘

 支持 NeptuneLab 实验室系统管理软件

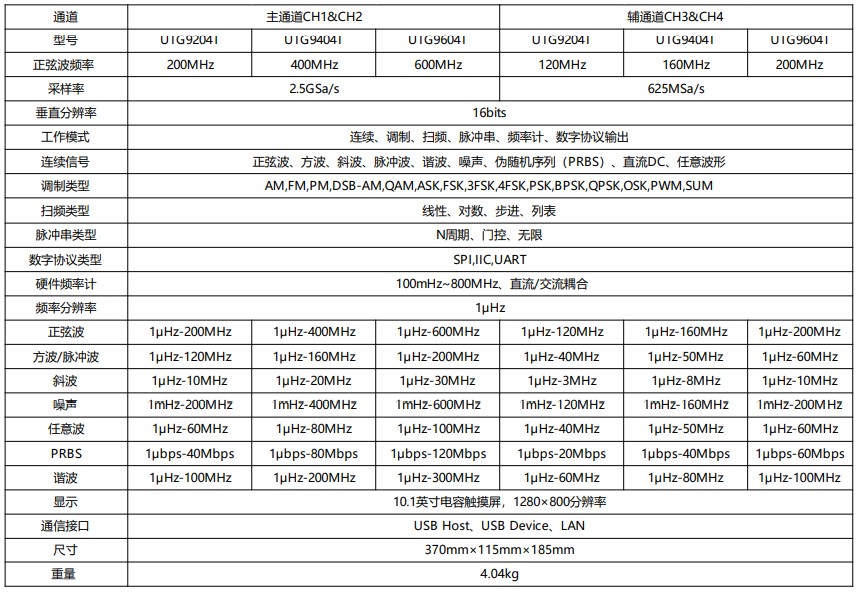

技术参数：
