随着新能效标准的不断推出，众多企业在研发、生产以白色家电为代表的家用电器，及 以大型空调为代表的工业设备中，都围绕着如何提高节能性能而展开激烈的竞争，这就要求 用于评估设备节能性能的功率测量仪器应具有高精度、超低待机功耗测量等特点。 根据通道数的不同，PA300 系列高度功率计包含型号 PA310/PA310H（单通道）、 PA323/PA323H/PA333H(三通道)，具有 0.1%的功率测量精度，可满足用户从 5mA 小电流[注] 到 50A 大电流的测量需求；并采用 DSP + FPGA 双核处理架构，快速、精确地计算信号的 谐波参数，同时具备 GPIB、USB、以太网等接口满足用户不同的测试通信需求。

注：PA310 电流最小量程为 5mA，PA323 电流最小量程为 500mA，PA323H 最小电流 100mA，PA310H/PA333H 电流最小量程为 1A。

适用于从生产线到研发领域的功率测量：

 可用于 DC、单相 2 线、三相 4 线的测量；

 可用于空调、电磁炉等家用电器；

 可用于显示器、打印机等办公设备；

 可用于 LED、电源、电池等能源设备；

 可用于变频器、大型空调等工业设备的节能性能的评估。

主要功能特性：

  基本功率参数测量。可测量电压、电流、功 率、功率因数等基本功率参数，同时支持交 直流信号测量；

 标配谐波测量功能。支持 IEC61000-4-7 谐 波测量，可分析信号中的谐波含量，如电 压、电流、功率、相位角等，可显示** 50 次的谐波测量结果；

 支持积分测量功能。可计算 Ah、Ah+、Ah-、 Wh、Wh+、Wh-、积分平均有功功率、积分时间参数，可设置连续积分模式或普通 积分模式；  具有自动量程功能，可在指定几档量程内自动选择或改变量程；

 标配 USB Host 接口。可接入 U 盘等外部移动存储器，长时间存储电压、电流、功 率、谐波等数据，并可将仪器的配置参数导入/导出；

  全中文按键操作与显示；

 滤波功能。具有线路滤波和频率滤波功能并内置 5.5kHz、9kHz 和 10kHz 的数字 滤波器，可以抑制基波测量时不需要的噪声和谐波成分；

 具有功率计 PC 端分析软件。软件可用于远程控制和设置 PA300 系列高精度功率 计，获取、显示、分析和保存测量得到的数值、谐波和波形数据等；

 具有测量值**值保持功能，包括：电压与电流的 RMS/PEAK 值、有功功率 P、 无功功率 Q 和视在功率 S；

 高级别的功率测量精度：0.1%；功率计的功率、谐波、积分等数值都是通过电压电 流的数据采集后运算得出的结果，功率计的功率测量精度直接影响这些测量结果的 准确度；

 采样频率：PA310/PA310H 采样频率 500kS/s，PA323/PA323H/PA333H 采样频率 200kS/s；

 带宽：PA310/PA310H/PA323H/PA333H 带宽 DC，0.1Hz~300kHz；PA323 带宽 DC， 0.1Hz~100kHz；

 50μA 低电流测量，可准确测量家用电器的待机功耗；

 宽电流传感器输入量程：50mV~10V，可兼容更多传感器，同时非常适合于间歇性 运行设备的功耗测量；

 宽电流输入量程：5mA~20A,大电流测量高达 50A；

 数据更新率最快可达 100ms。PA300 系列高精度功率计可自由更改数据刷新率： 100ms、250ms、500 ms、1s、2s、5s、10s、20s、Auto，满足不同频率信号的测 量需求。

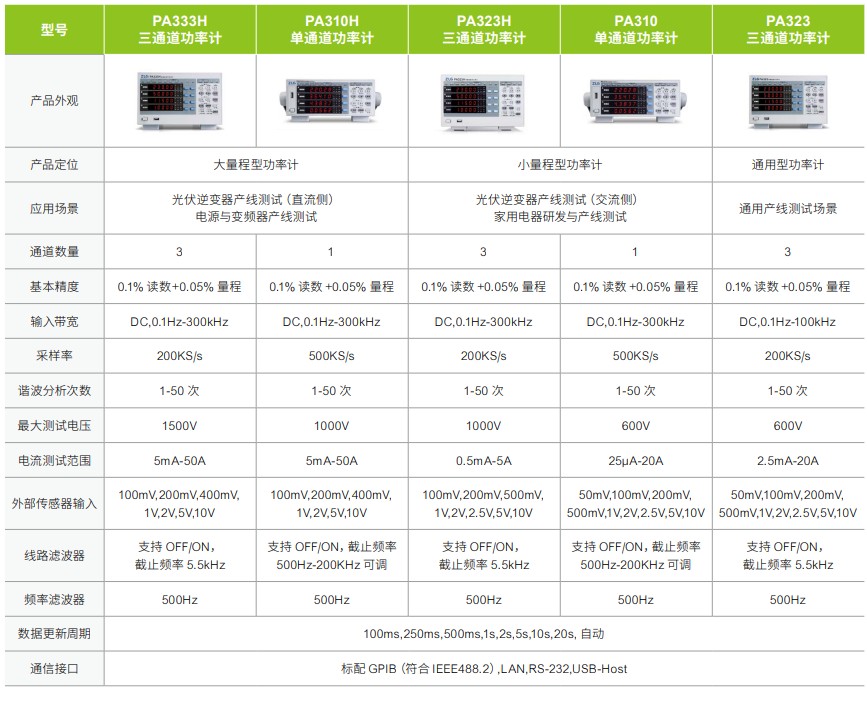

产品规格：
