ZDS2000 系列示波器是 ZLG 致远电子全新推出的一系列具有强大参数测量、统计功能 的高性能示波器，具有极高的存储深度、优异的波形刷新率和全面的触发功能，同时具有良 好的显示效果和优秀的操作便利性，可广泛应用于通信、航天、国防、嵌入式系统、计算机、 研究和教育等众多行业和领域。

主要特色 ：

 250Mpts 存储深度。ZDS2022 Plus/ZDS2024 Plus 标配了最高 250Mpts 海量存储。大时基时仍能保持高采样率，在观察长时间波形的同时仍不丢失波形细节；

 标配 11 种基础触发，22 种协议触发，26 种协议解码（ZDS2022 Plus/ZDS2024 Plus）。 ZDS2000 系列示波器标配了边沿、脉宽、欠幅、建立和保持、延迟、第 N 边沿、 码型、超时、超幅、斜率、视频 11 种基础触发。

 ZDS2022/ ZDS2024 为用户标配了 21 种协议触发和 24 种协议解码： UART、SPI、I 2C、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、Diff-Manche、Miller、DHT11、SHT11、 NEC、RC5 和 RC6；

 MDIO 与 CAN FD 是 ZDS2022 Plus/ZDS2024 Plus 在 ZDS2022 和 ZDS2024 的 基础上又新增的两种协议，故共标配有 23 种协议触发和 26 种协议解码。

 33 万次/秒的波形刷新率（ZDS2022/ ZDS2022 Plus / ZDS2024/ZDS2024 Plus）。标 配高于 33 万次/秒的波形刷新率，具有更短的死区时间，可更大概率捕获异常信号；

 4Mpts 的 FFT 分析功能。标配 4Mpts 的 FFT 分析，可快速精确地定位干扰信号的 频率和强度，加快设计调试进度；

 51 种“真正意义”参数测量统计。可对 51 种测量参数同时测量和计算，并可选择其 中的 24 种实时显示，此外可给出全存储深度下所有波形的“真正意义”测量统计结 果，计算出**值、最小值、平均值和标准差等且所有的测量均基于全硬件加速；

 6 秒极速开机（2 通道）。节省时间，提高工作效率；

 7 种一键操作。支持 7 种一键操作，将 80%用户，80%时间里使用的 80%功能汇集 到 7 个快捷键，易于识别：

 一键捕获。对应【Auto Setup】键，可自动完成适合波形的量程设置，使波形 以**视觉状态呈现；

 一键放大。对应【Zoom】键，可实现波形缩放功能；

 一键滚动。对应【Roll】键，用于一键切换 ROLL 显示模式和 Y-T 显示模式；

 一键存储。对应【Print Screen】键，会自动保存当前屏幕显示内容到设置的存 储设备；

 一键清除。对应【Clear】键，清除当前的波形显示、余辉显示和测量参数的 统计数据等；

 一键光标。对应【Cursor】键，自动切换光标开/关、水平/垂直测量、十字测 量等；

 一键余辉。对应【Persist】键，按下该键可在“灰度显示+无限余辉”、“色温显 示+无线余辉”、“余辉关闭、色温显示关闭”三种模式下切换；

 800 毫秒自动捕获（2 通道）。波形可在一键捕获按钮释放瞬间，稳定触发；

 数字滤波器功能。在 4 通道示波器中，支持对输入波形进行数字滤波功能，包括低 通滤波与高通滤波，用户可对截止频率自定义设置，并且 ZDS2000 系列示波器支 持对滤波后的波形进行测量统计；

 创新的 ScopeReportTM 功能，可对所有协议分析和 FFT 分析结果进行“打包”，自动 生成 html 或 CSV 格式的报告；

 最高 200M 模拟带宽。ZDS2000 系列示波器每通道独立最高 1GSa/s 实时采样率；

 支持最多 26 万个存储分段，可记录连续发生的 26 万个感兴趣事件，且所有分段均 支持测量与分析；

 9 英寸 WVGA 彩色显示屏，分辨率 800×480，并具有精心优化的 256 级灰度等级 显 示，视野宽广，显示清晰；

 支持色温显示模式。在色温显示模式下，屏幕上波形轨迹的色彩冷暖代表了该波形 出现的概率，高概率波形色彩暖，低概率波形色彩冷，用户可直观地观察信号抖动、 毛刺和高低概率信号轨迹；

 支持 USB Host、USB Device、LAN、RS-232 等接口，支持程控设备标准命令（SCPI）， 为仪器的二次编程控制提供丰富通信接口。

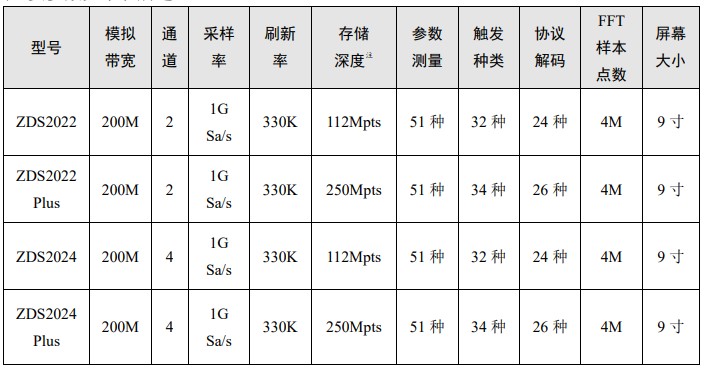

主要参数：
